مقره خازنی و انواع آن در تابلو برق های صنعتی

مقره خازنی یا مقسم ولتاژ عموما در سیستم های با ولتاژ بالاتر ۷.۲ کیلوولت استفاده می شوند.

این مقره ها در واقع نقش خازن توان بالا را در سیستم های قدرت دارند. وظیفه اصلی مقره خازنی تابلوبرق تامین ولتاژ لازم برای سیستم های نشانگر ولتاژ است. سیستم نشانگر در واقع یک ایندیکیتور ولتاژ است. که وجود یا عدم وجود ولتاژ را با روشن یا خاموش بودن سیگنال اعلام میکنند. همچنین ایندیکیتور(LED) ولتاژ گاها برای کنترل توالی فاز و یا به صورت ایندیکیتور فرمان نیز استفاده میشود.

مقره های خازنی را میتوان به شکل های مختلف دسته بندی کرد. از جمله بر اساس طراحی ، عملکرد و سطح ولتاژی.

انواع مقره های خازنی بر اساس عملکرد

۱- مقره خازنی اتکایی

این تیپ مقره علاوه بر عملکرد به عنوان خازن برای سیستم نشانگر ولتاژ ، نقش تکیه گاه بودن مقره را نیز ایفا میکند.

با استفاده از مقره مقسم ولتاژ اتکایی نیاز به نصب مقره جداگانه به عنوان پایه شینه ها نیست. زیرا طراحی آن به شکلی است که ملاحظات استاندارد مکانیکال یک مقره اتکای معمولی در سطح ولتاژ مد نظر را نیز داراست.

۲- مقره خازنی غیر اتکایی

مقره مقسم ولتاژ غیر اتکایی به دلیل شکل مقره به تنهایی امکان استفاده ندارد. این مقره صرفا به عنوان بخشی از سیستم ولتاژ ایندیکیتینگ عملکرد دارد. همزمان با این تیپ لازم است مقره اتکایی جداگانه نیز جهت نگه داری شینه ها و ایجاد فاصله هوایی و خزشی استاندارد نصب شود.



در این باره میتوانید به این مطلب نیز مراجعه کنید: مقره اتکایی تابلو برق چیست ؟



انواع مقره مقسم ولتاژ بر اساس نوع خازن

 1- مقره دارای خازن سرامیکی

در داخل این تیپ مقره از خازن سرامیکی با ظرفیت و ولتاژ کاری معین استفاده میشود. این خازن همان هسته ی مقره اتکایی است.

۲- مقره با صفحات موازی

در این نوع از طراحی از خازن جداگانه  در داخل مقره استفاده نمیشود. بلکه با کمک دو صفحه موازی خازن مورد نظر در داخل مقره ایجاد میشود. در این مقره دی الکتریک خازن همان مواد اولیه مورد استفاده در ساخت مقره است.

انواع مقره خازنی بر اساس طراحی

۱-مقره مقسم ولتاژ خروجی از پشت

خروجی ولتاژ سمت فشار ضعیف در این مقره در پشت یا کف مقره تعبیه شده است. این مدل مقره بیشتر در ….. استفاده میشود. و نسبت به سایر مدل ها قیمت پایین تری دارد. خروجی فشار ضعیف مقره خازنی خروجی از پشت در این مدل باید به شکل مناسب عایق شود.

۲- مقره مقسم ولتاژ خروجی جانبی

در مقره خروجی جانبی یا خروجی از بغل ، خروجی ولتاژ فشار ضعیف در دیواره مقره قرار دارد. این تیپ بیشتر در زمان هایی استفاده میشود که امکان نصب و دسترسی به پشت مقره وجود نداشته باشد.

خرید مقره خازنی اتکایی

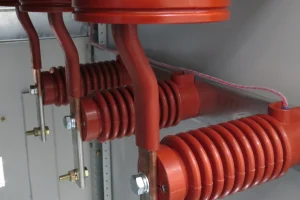

مقره خروجی از بغل جبال الکتریگ

۳-مقره خازنی اشنایدری

مقره های خازنی با طرح اشنایدر طراحی مخروطی شکل دارند. مقره های اشنایدری از نظر ارتفاع کوتاهتر از مقره های اتکایی هستند . باید حتما مقره اتکایی نیز در این سیستم نصب شود. مقره اشنایدری ممکن است با تکنولوژی خازن سرامیکی و یا صفحات موازی ایجاد شود.

مقره خازنی اشنایدری جبال الکتریک

توصیه جبال الکتریک این است از مقره های خازنی با تاییدیه معتبر مربوط به تست های الکتریکال و مکانیکال استفاده شود.

همچنین همواره از مقره هایی با برند اصل استفاده کنید و از تهیه مقره های غیر اصل اکیدا اجتناب شود.
